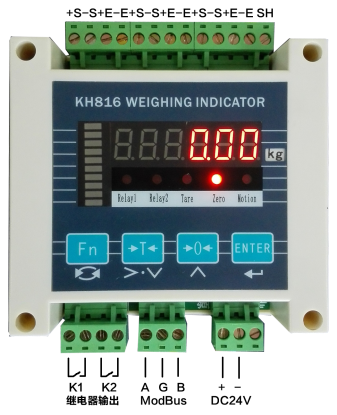

1、面板示意图：
n Relay1：继电器1动作指示灯；
n Relay2：继电器2动作指示灯；
n Tare：去皮指示灯；
n Zero：零点指示灯；
n Motion：动态指示灯，当重量数据不稳定时亮。

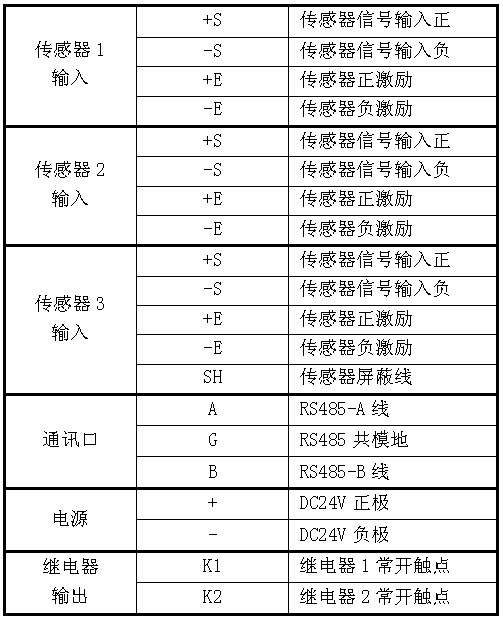

2、接口说明：
n 称重传感器与控制器的连接必须可靠，传感器的屏蔽线必须可靠接地。连接线不允许控制器在通电情况下进行插拔，防止静电损坏控制器或传感器。
n 称重传感器和控制器都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在小车秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和控制器的损坏，确保操作人员的人身安全和控制设备及相关设备的安全运行。
请专业人员连接和调试通讯口！

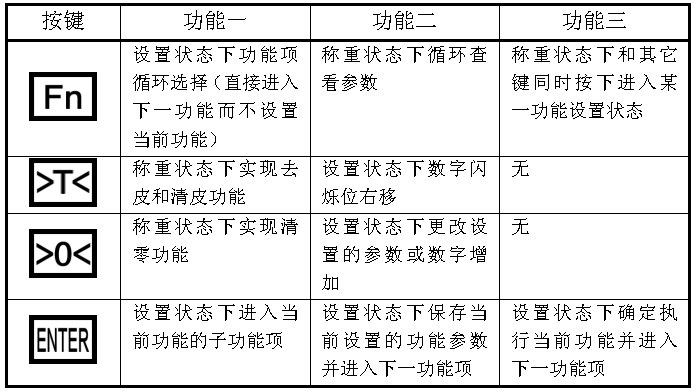

3、按键说明：

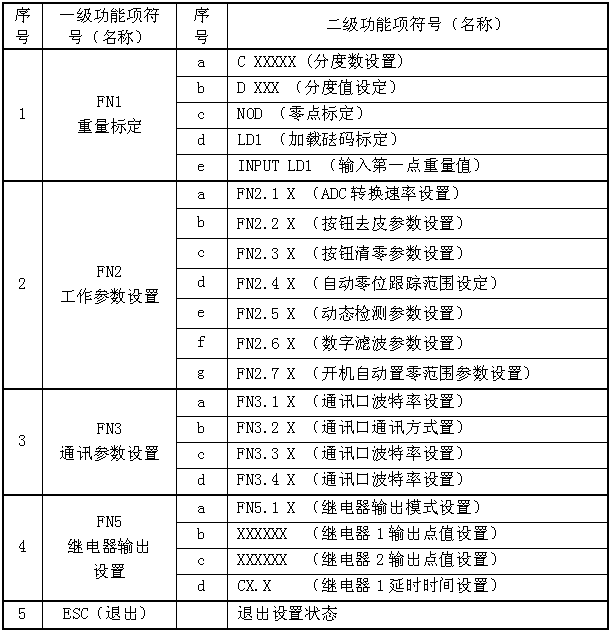

4、功能项说明：
5、参数设置说明：
1) 重量标定FN1：
设置参数前先要确定几个相关参数：分别是最大称量、最大分度数和分度值，其关系式是：
最大称量=最大分度数×分度值
分度数的范围一般是在1000—10000之间，分度值取1×10n、2×10n或5×10n，n取值-3、-2、-1、1。在最大称量一定的情况下，选择合适分度值，要保证每个分度的uV数不要小于0.6uV/d。按下列公式计算uV/d：
常用的传感器灵敏度为2mV/V,具体指标要参见称重传感器的说明书。

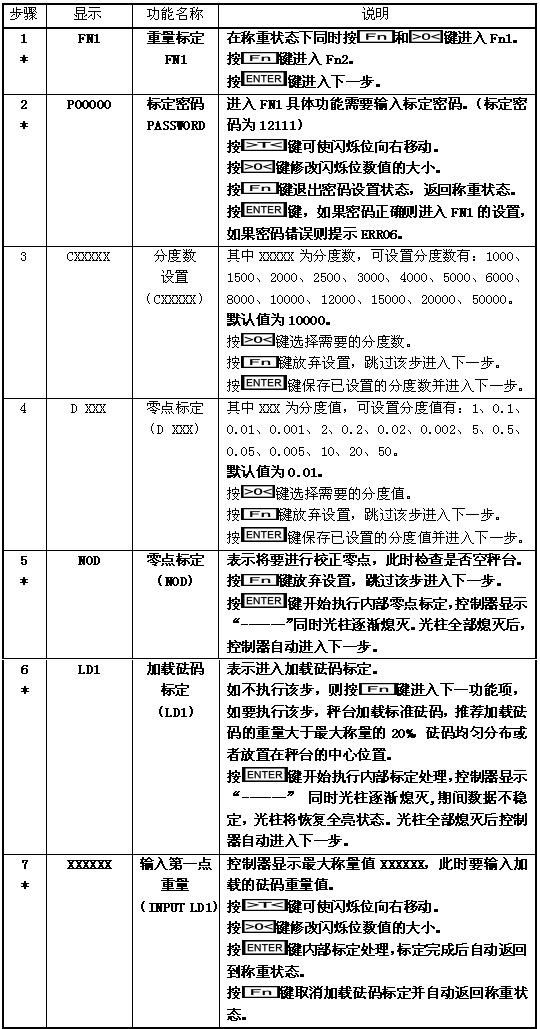

标定时需输入标定密码（注：标定密码为12111），并且事先准备好相应重量的砝码。具体标定步骤见下表：
如果电子秤称重不准确或更换称重传感器则需对电子秤校准，校准时只需进行第1、2、5、6、7步操作
2) 工作参数设置FN2：

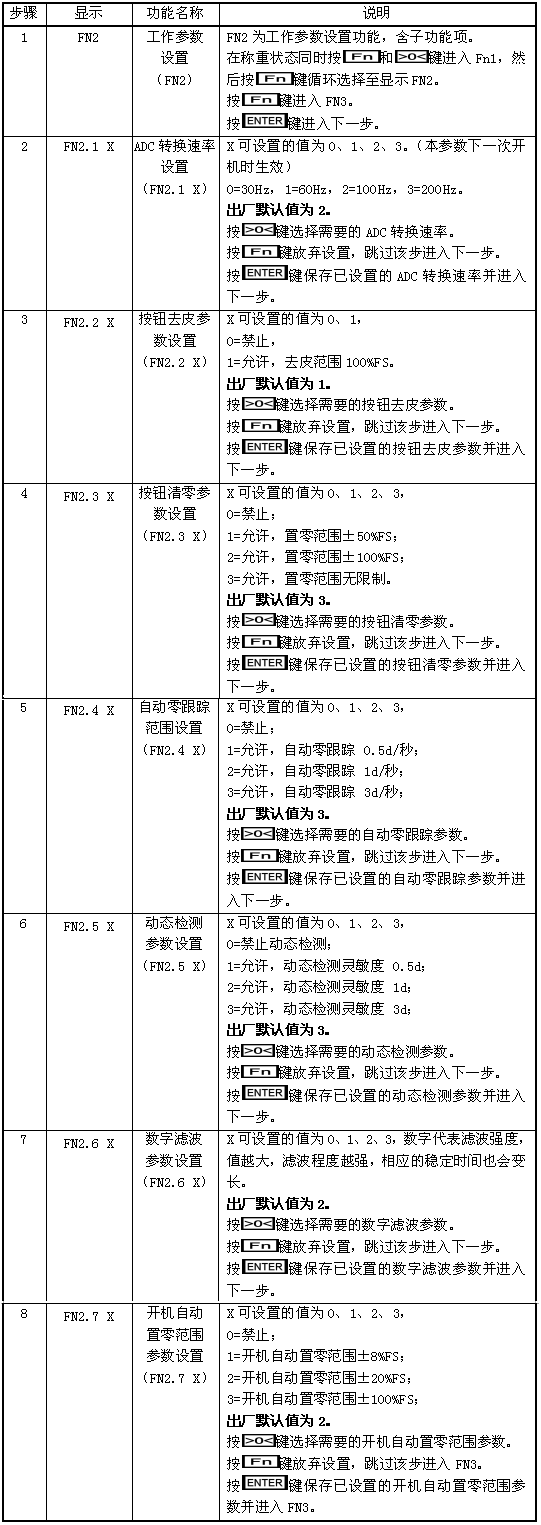

用户可以根据需要修改控制器工作参数，这些参数包括：ADC转换速率、按键去皮、按键清零、自动零跟踪范围设定、动态检测、数字滤波器选项及开机自动置零范围，具体设置步骤见下表：
3) 通讯参数设置FN3：

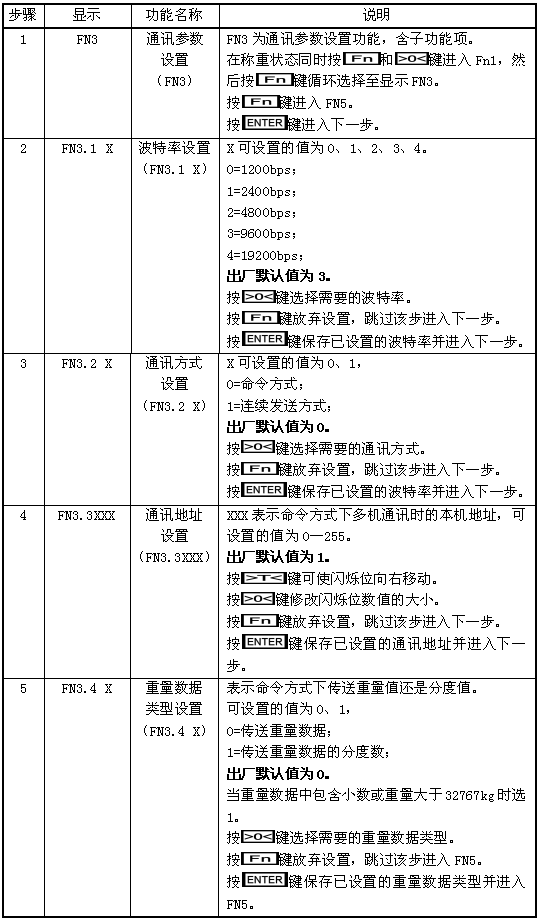

FN3设置通讯口的通讯参数，通讯口可工作在命令方式或连续发送方式，其中命令方式为ModBus兼容通讯协议，控制器通讯时本机地址可设置，另外通讯时刻选择传送重量值或分度值，具体设置步骤见下表：
4) 继电器输出设置FN5：
本系统不使用继电器输出功能，参数设置方法忽略。
5) 部分参数快速查看：

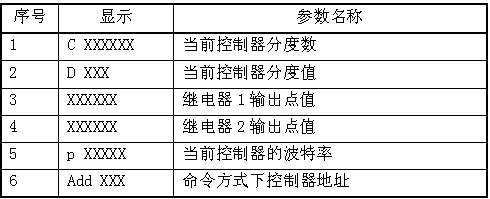

在称重状态下，按“Fn”键可快速查看部分参数，每一个参数显示的时间约为3秒钟，显示时间到了以后自动返回称重状态。可查看的参数见下表：
